你现在的位置：首页> 产品介绍> HC5615
HC5615

技术参数：
密封腔温度：-30℃+205℃
线速度：≤25m/s
密封腔压力：≤16bar
轴径尺寸：24-75mm或1"-3"

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶，全氟橡胶
弹簧及金属件：304，316，哈氏合金

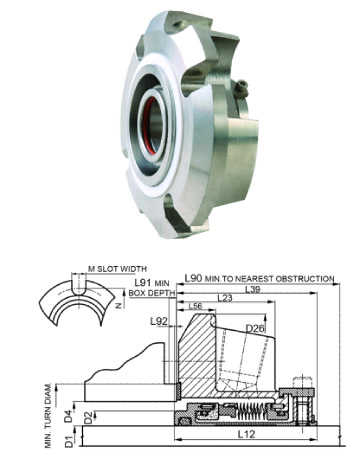

Type 5615 Dimensions(Inches)
D1 D2 D4(min.) D4(max.) D26 L12 L23 L39 L56 L90 L91 L92 M N
1.000 1.375 1.445 1.889 4.000 1.989 1.353 1.954 0.531 2.000 0.160 0.035 0.525 2.805
1.125 1.500 * 2.015 4.125 2.062 1.446 2.062 0.531 2.125 0.125 * 0.525 2.933
1.250 1.625 * 2.294 4.250 2.062 1.446 2.062 0.531 2.125 0.125 * 0.525 3.213
1.375 1.750 * 2.421 4.375 2.062 1.446 2.062 0.531 2.125 0.125 * 0.525 3.338
1.500 1.937 2.007 2.680 4.875 2.156 1.487 2.125 0.593 2.187 0.156 0.031 0.525 3.599
1.625 2.062 2.132 2.812 5.000 2.156 1.487 2.125 0.593 2.187 0.156 0.031 0.562 3.766
1.750 2.170 2.240 2.918 5.250 2.156 1.487 2.125 0.593 2.187 0.156 0.031 0.562 3.875
1.875 2.312 2.382 2.918 5.250 2.156 1.487 2.125 0.593 2.187 0.156 0.031 0.562 3.875
2.000 2.437 2.507 3.015 5.500 2.375 1.601 2.312 1.063 2.375 0.187 0.062 0.562 4.000
2.125 2.562 2.632 3.360 5.859 2.375 1.601 2.312 0.593 2.375 0.187 0.062 0.687 4.469
2.250 2.687 2.757 3.485 6.500 2.375 1.601 2.312 0.593 2.375 0.187 0.062 0.687 4.566
2.375 2.812 2.882 3.610 6.500 2.484 1.717 2.466 0.625 2.528 0.143 0.018 0.687 4.719
2.500 3.062 * 3.891 6.750 2.484 1.717 2.563 0.625 2.625 0.125 * 0.687 5.000
2.625 3.312 * 4.062 6.750 2.500 1.625 2.500 0.625 2.562 0.125 * 0.687 5.170
2.750 3.312 * 4.062 6.750 2.500 1.625 2.500 0.625 2.562 0.125 * 0.687 5.170
2.875 3.375 * 4.186 7.000 2.500 1.725 2.500 0.625 2.562 0.125 * 0.687 5.312
3.000 3.625 * 4.469 7.750 2.500 1.787 2.562 0.685 2.625 0.125 * 0.812 5.720



Type 5615 Dimensions(Inches)
D1 D2 D4
(min.)		 D4
(max.)		 D26 L12 L23 L39 L56 L90 L91 L92 M N Turn Diam.
(min.)
1.375 1.750 2.875 3.023 5.375 2.062 1.446 2.062 0.625 2.125 0.250 0.125 0.562 4.062 3.268
1.750 2.170 3.500 3.925 6.500 2.156 1.487 2.125 0.656 2.187 0.250 0.125 0.687 5.093 3.885
1.875 2.312 3.625 3.734 6.500 2.156 1.316 1.954 0.485 2.017 0.327 0.202 0.687 5.093 **
2.125 2.562 3.875 4.250 7.156 2.375 1.570 2.282 0.749 2.407 0.219 0.094 0.687 5.687 4.264
2.500 3.062 4.750 4.875 8.000 2.484 1.697 2.407 0.656 2.532 0.204 0.079 0.687 6.062 5.139
2.625 3.312 4.625 4.740 8.000 2.500 1.617 2.329 0.578 2.454 0.296 0.171 0.687 6.062 ***
2.750 3.312 4.750 4.875 8.000 2.500 1.697 2.407 0.656 2.532 0.218 0.093 0.687 6.062 5.139



Type 5615 Dimensions(Inches)
D1 D2 D4(min.) D4(max.) D26 L12 L23 L39 L56 L90 L91 L92 M N
24 34.9 36.7 48 101.6 50.5 34.4 49.6 13.5 50.8 4 0.9 13.3 71.2
25 34.9 36.7 48 101.6 50.5 34.4 49.6 13.5 50.8 4 0.9 13.3 71.2
28 38.1 * 51.2 104.8 52.4 36.7 52.4 13.5 54 3.2 * 13.3 74.5
30 40 * 56.5 108 52.4 36.7 52.4 13.5 54 3.2 * 13.3 79.9
32 41.3 * 58.3 108 52.4 36.7 52.4 13.5 54 3.2 * 13.3 81.6
33 44.5 * 61.5 111.1 52.4 36.7 52.4 13.5 54 3.2 * 13.3 84.8
35 44.5 * 61.5 111.1 52.4 36.7 52.4 13.5 54 3.2 * 13.3 84.8
38 49.2 51 68.1 123.8 54.8 37.8 54 15.1 55.5 4 0.8 13.3 91.4
40 52.4 54.2 71.4 127 54.8 37.8 54 15.1 55.5 4 0.8 14.3 95.7
43 55.1 56.9 74.1 133.4 54.8 37.8 54 15.1 55.5 4 0.8 14.3 98.4
45 55.1 56.9 74.1 133.4 54.8 37.8 54 15.1 55.5 4 0.8 14.3 98.4
48 58.7 60.5 74.1 133.4 54.8 37.8 54 15.1 55.5 4 0.8 14.3 98.4
50 61.9 63.7 76.6 139.7 60.3 40.7 58.7 27 60.3 4.7 1.6 14.3 101.6
53 65.1 66.9 85.3 148.8 60.3 40.7 58.7 15.1 60.3 4.7 1.6 17.4 113.5
55 66.7 75 85.3 148.8 60.3 40.7 58.7 15.1 60.3 4.7 1.6 17.4 113.5
58 68.2 70 88.5 165.1 60.3 40.7 58.7 15.1 60.3 4.7 1.6 17.4 116
60 71.4 73.2 91.7 165.1 63.1 43.6 62.6 15.9 64.2 3.6 0.5 17.4 119.9
63 77.8 * 98.8 171.5 63.1 43.6 65.1 15.9 66.7 3.2 * 17.4 127
65 77.8 * 98.8 171.5 63.1 43.6 65.1 15.9 66.7 3.2 * 17.4 127
68 84.1 * 103.2 171.5 63.5 41.3 63.5 15.9 65.1 3.2 * 17.4 131.3
70 84.1 * 103.2 171.5 63.5 41.3 63.5 15.9 65.1 3.2 * 17.4 131.3
75 92.1 * 113.5 196.9 63.5 45.4 65.1 17.4 66.7 3.2 * 20.6 145.3
