HCMG1

技术参数：
密封腔温度：-20℃+120℃
线速度：≤10m/s
密封腔压力：≤12bar
轴径尺寸：10-100mm

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶，四丙氟橡胶
弹簧及金属件：304，316

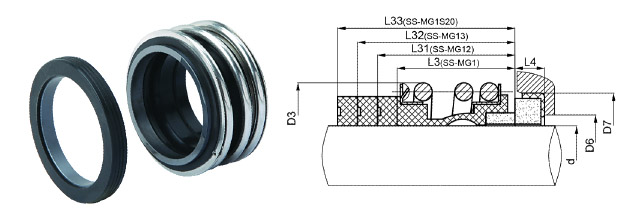

Size d D3 D6 D7 L3 L31 L32 L33 L4
10 10 22.5 17 21 14.5 25.9 33.4 25 6.6
12 12 25 19 23 15 25.9 33.4 25 6.6
14 14 28.5 21 25 17 28.4 33.4 25 6.6
15 15 28.5 - - 17 28.4 33.4 25 -
16 16 28.5 23 27 17 28.4 33.4 25 6.6
18 18 32 27 33 19.5 30 37.5 25 7.5
19 19 37 - - 21.5 30 37.5 25 -
20 20 37 29 35 21.5 30 37.5 25 7.5
22 22 37 31 37 21.5 30 37.5 25 7.5
24 24 42.5 33 39 22.5 32.5 42.5 25 7.5
25 25 42.5 34 40 23 32.5 42.5 25 7.5
28 28 49 37 43 26.5 35 42.5 33 7.5
30 30 49 39 45 26.5 35 42.5 33 7.5
32 32 53.5 42 48 27.5 35 47.5 33 7.5
33 33 53.5 42 48 27.5 35 47.5 33 7.5
35 35 57 44 50 28.5 35 47.5 33 7.5
38 38 59 49 56 30 36 46 33 9
40 40 62 51 58 30 36 46 33 9
42 42 65.5 - - 30 36 51 41 -
43 43 65.5 54 61 30 36 51 41 9
45 45 68 56 63 30 36 51 41 9
48 48 70.5 59 66 30.5 36 51 41 9
50 50 74 62 70 30.5 38 50.5 41 9.5
53 53 78.5 65 73 33 36.5 59 41 11
55 55 81 67 75 35 36.5 59 41 11
58 58 85.5 70 78 37 41.5 59 41 11
60 60 88.5 72 80 38 41.5 59 41 11
65 65 93.5 77 85 40 41.5 69 49 11
68 68 96.5 81 90 40 41.2 68.7 49 11.3
70 70 99.5 83 92 40 48.7 68.7 49 11.3
75 75 107 88 97 40 48.7 68.7 52 11.3
80 80 112 95 105 40 48 78 56 12
85 85 120 100 110 41 46 76 56 14
90 90 127 105 115 45 51 76 59 14
95 95 132 110 120 46 51 76 59 14
100 100 137 115 125 47 51 76 62 14
