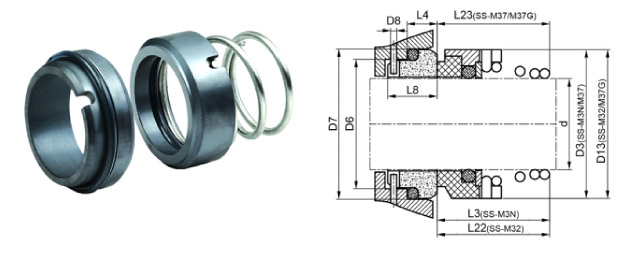

HCM3N/M32/M37/M37G

技术参数：
密封腔温度：-20℃+180℃
线速度：≤15m/s
密封腔压力：≤10bar
轴径尺寸：10-80mm

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶
弹簧及金属件：304，316



Size d D3 D13 D6 D7 D8 L3 L4 L8 L22 L23
10 10 19 20 17 21 3 15.5 10 17.5 16.9
12 12 21 22 19 23 3 16 10 17.5 17.4
14 14 23 24 21 25 3 16.5 10 17.5 17.4 16.5
16 16 26 26 23 27 3 18 10 17.5 19.5 16.5
18 18 29 31 27 33 3 19.5 11.5 19.5 20.5 18
20 20 31 34 29 35 3 22 11.5 19.5 22 19
22 22 33 36 31 37 3 21.5 11.5 19.5 23.5 20.5
24 24 35 38 33 39 3 23.5 11.5 19.5 25 22
25 25 36 39 34 40 3 26.5 11.5 19.5 26.5 23.5
28 28 40 42 37 43 3 26.5 11.5 19.5 26.5 24.5
30 30 43 44 39 45 3 26.5 11.5 19.5 25 24.5
32 32 46 46 42 48 3 28.5 11.5 19.5 28.5 28
33 33 47 47 42 48 3 28.5 11.5 19.5
35 35 49 49 44 50 3 28.5 11.5 19.5 28.5 28
38 38 53 54 49 56 4 33.5 14 22 32.2 31
40 40 56 56 51 58 4 36 14 22 34.7 34
43 43 59 59 54 61 4 38.5 14 22
45 45 61 61 56 63 4 39.5 14 22 39.2 36.5
48 48 64 64 59 66 4 46 14 22 44.7 42
50 50 66 66 62 70 4 45 15 23 45.7 43
53 53 69 69 65 73 4 47 15 23
55 55 71 71 67 75 4 49 15 23 49 47
58 58 76 78 70 78 4 55 15 23 52 50
60 60 78 79 72 80 4 55 15 23 53 51
63 63 83 83 75 83 4 55 15 23
65 65 84 85 77 85 4 55 15 23 54.3 52
68 68 88 88 81 90 4 55 18 26 55.3 52.7
70 70 90 90 83 92 4 57 18 26 56.3 54
75 75 98 98 88 97 4 62 18 26 56.3 54
80 80 100 103 95 105 4 61.8 18.2 26.2 59.3 58
