你现在的位置：首页> 产品介绍> HCHA211
HCHA211

技术参数：
密封腔温度：-20℃+160℃
线速度：≤20m/s
密封腔压力：≤12bar
轴径尺寸：20-100mm

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶
弹簧及金属件：304，316

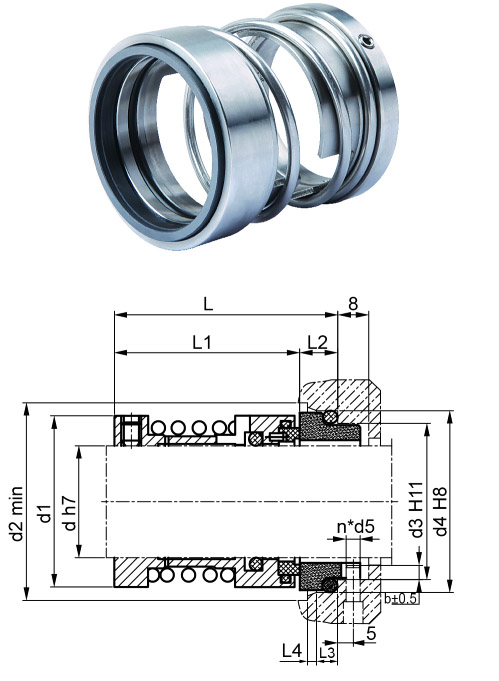

Size d d1 d2 d3 d4 d5 L L1 L2 L3 L4 b
20 20 34 36 29 35 3 51 41 10 5.5 2 3.5
24 24 38 40 33 39 3 53 43 10 5.5 2 3.5
25 25 39 41 34 40 3 53 43 10 5.5 2 3.5
28 28 42 44 37 43 3 55 45 10 5.5 2 3.5
30 30 44 46 39 45 3 55 45 10 5.5 2 3.5
32 32 46 48 42 48 3 55 45 10 5.5 2 3.5
33 33 47 49 42 48 3 55 45 10 5.5 2 3.5
35 35 49 51 44 50 3 59 49 10 5.5 2 3.5
38 38 54 58 49 56 4 64 53 11 6 2 4
40 40 56 60 51 58 4 66 55 11 6 2 4
43 43 59 63 54 61 4 66 55 11 6 2 4
45 45 61 65 56 63 4 66 55 11 6 2 4.5
48 48 64 68 59 66 4 66 55 11 6 2 4.5
50 50 66 70 62 70 4 73 60 13 6 2.5 4.5
53 53 69 73 65 73 4 74 61 13 6 2.5 5
55 55 71 75 67 75 4 74 61 13 6 2.5 5
60 60 78 85 72 80 4 76 63 13 6 2.5 5
63 63 81 88 75 83 4 76 63 13 6 2.5 5
65 65 84 90 77 85 4 80 67 13 6 2.5 5
70 70 90 95 83 92 4 83 68 15 7 2.5 5
75 75 95 104 88 97 4 87 72 15 7 2.5 5
80 80 100 109 95 105 4 87.5 72 15.5 7 3 6
85 85 107 114 100 110 4 92.5 77 15.5 7 3 6
90 90 112 119 105 115 4 92.5 77 15.5 7 3 6
95 95 119 124 110 120 4 97.5 82 15.5 7 3 6
100 100 124 129 115 125 4 97.5 82 15.5 7 3 6
