HCH74-D

技术参数：
密封腔温度：-20℃+220℃
线速度：≤20m/s
密封腔压力：≤25bar
轴径尺寸：14-100mm

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶，全氟橡胶
弹簧及金属件：304，316，哈氏合金

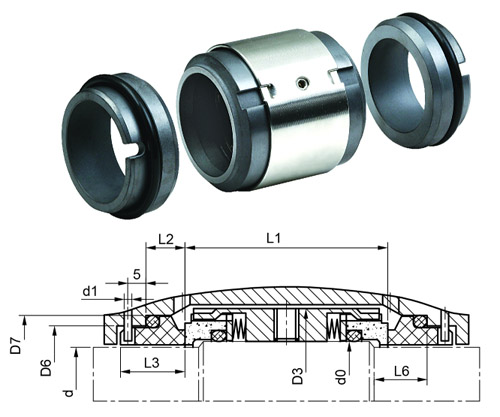

Size d d0 D3 D6 D7 d1 L6 L1 L2 L3
14 14 18 33 21 25 3 18 53 10 17.5
16 16 20 35 23 27 3 18 53 10 17.5
18 18 22 37 27 33 3 20 53 11.5 19.5
20 20 24 39 29 35 3 20 53 11.5 19.5
22 22 26 41 31 37 3 20 53 11.5 19.5
24 24 28 43 33 39 3 20 54 11.5 19.5
25 25 30 45 34 40 3 20 54 11.5 19.5
28 28 33 48 37 43 3 20 54 11.5 19.5
30 30 35 50 39 45 3 20 54 11.5 19.5
32 32 38 55 42 48 3 20 56 11.5 19.5
33 33 38 55 42 48 3 20 56 11.5 19.5
35 35 40 57 44 50 3 20 57 11.5 19.5
38 38 43 60 49 56 4 23 57 14 22
40 40 45 62 51 58 4 23 57 14 22
43 43 48 65 54 61 4 23 57 14 22
45 45 50 67 56 63 4 23 56 14 22
48 48 53 70 59 66 4 23 56 14 22
50 50 55 72 62 70 4 25 63 15 23
53 53 58 79 65 73 4 25 67 15 23
55 55 60 81 67 75 4 25 67 15 23
58 58 63 84 70 78 4 25 74 15 23
60 60 65 86 72 80 4 25 74 15 23
63 63 68 89 75 83 4 25 79 15 23
65 65 70 91 77 85 4 25 68 15 23
70 70 75 99 83 92 4 28 76.4 18 26
75 75 80 104 88 97 4 28 76.4 18 26
80 80 85 109 95 105 4 28 76 18.2 26.2
85 85 90 114 100 110 4 28 76 18.2 26.2
90 90 95 119 105 115 4 28 76 18.2 26.2
95 95 100 124 110 120 4 28 76 17.2 25.2
100 100 105 129 115 125 4 28 76 17.2 25.2
