你现在的位置：首页> 产品介绍> HCM74-D
HCM74-D

技术参数：
密封腔温度：-20℃+220℃
线速度：≤20m/s
密封腔压力：≤16bar
轴径尺寸：18-100mm

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶，全氟橡胶
弹簧及金属件：304，316，哈氏合金

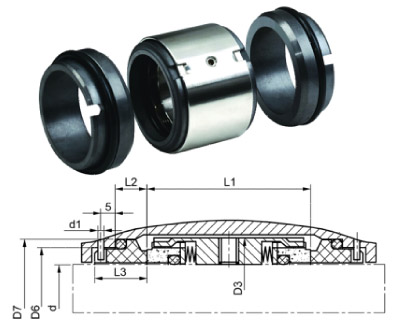

Size d D6 D7 D3 d1 L1 L2 L3
18 18 27 33 33 3 38 11.5 19.5
20 20 29 35 35 3 38 11.5 19.5
22 22 31 37 37 3 38 11.5 19.5
24 24 33 39 39 3 38 11.5 19.5
25 25 34 40 40 3 38 11.5 19.5
28 28 37 43 43 3 39 11.5 19.5
30 30 39 45 45 3 39 11.5 19.5
32 32 42 48 47 3 39 11.5 19.5
33 33 42 48 48 3 39 11.5 19.5
35 35 44 50 50 3 39 11.5 19.5
38 38 49 56 55 4 41 14 22
40 40 51 58 57 4 42 14 22
43 43 54 61 60 4 42 14 22
45 45 56 63 62 4 42 14 22
48 48 59 66 65 4 42 14 22
50 50 62 70 67 4 43 15 23
53 53 65 73 70 4 43 15 23
55 55 67 75 72 4 43 15 23
58 58 70 78 79 4 56 15 23
60 60 72 80 81 4 56 15 23
63 63 75 83 84 4 55 15 23
65 65 77 85 86 4 55 15 23
68 68 81 90 89 4 55 18 26
70 70 83 92 91 4 56 18 26
75 75 88 97 99 4 56 18 26
80 80 95 105 104 4 56 18.2 26.2
85 85 100 110 109 4 56 18.2 26.2
90 90 105 115 114 4 56 18.2 26.2
95 95 110 120 119 4 56 17.2 25.2
100 100 115 125 124 4 56 17.2 25.2
