你现在的位置：首页> 产品介绍> HC58B/59B
HC58B/59B

技术参数：
密封腔温度：-20℃+250℃
线速度：≤15m/s
密封腔压力：≤25bar
轴径尺寸：14-100mm

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶，全氟橡胶，聚四氟乙烯
弹簧及金属件：304，316，哈氏合金

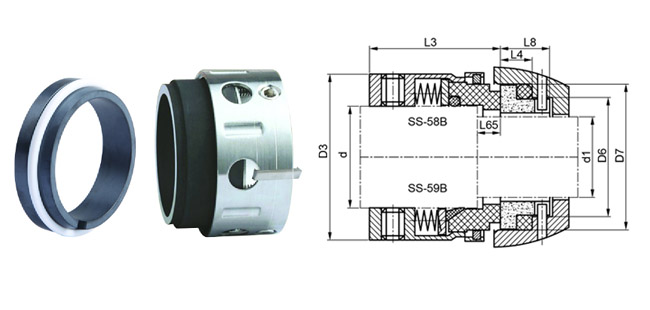

Size d d1 D3 D6 D7 L3 L4 L8 L65
14 14 18 32 21 25 30.5 12 18.5 6
16 16 20 34 23 27 30.5 12 18.5 6
18 18 22 36 23 33 31.5 13.5 20.5 6.5
20 20 24 38 29 35 31.5 13.5 20.5 6.5
22 22 26 40 31 37 31.5 13.5 20.5 6.5
24 24 28 42 33 39 34.2 13.3 20.3 6.7
25 25 30 44 34 40 34.5 13 20 7
28 28 33 47 37 43 37.5 12.5 19.5 7.5
30 30 35 49 39 45 38 12 19 8
32 32 38 54 42 48 38 12 19 8
33 33 38 54 42 48 38 12 19 8
35 35 40 56 44 50 38 12 19 8
38 38 43 59 49 56 39.5 13 20 10
40 40 45 61 51 58 39.5 13 20 10
43 43 48 64 54 61 39.5 13 20 10
45 45 50 66 56 63 39.5 13 20 10
48 48 53 69 59 66 39.5 13 20 10
50 50 55 71 62 70 44 13.5 20.5 11.5
53 53 58 78 65 73 44 13.5 20.5 11.5
55 55 60 80 67 75 44 13.5 20.5 11.5
58 58 63 83 70 78 49 13.5 20.5 11.5
60 60 65 85 72 80 49 13.5 20.5 11.5
63 63 68 88 75 83 49 13.5 20.5 11.5
65 65 70 90 77 85 49 13.5 20.5 11.5
70 70 75 95 83 92 55 14.5 21.5 13.5
75 75 80 104 88 97 55 14.5 21.5 13.5
80 80 85 109 95 105 55 15 22 13
85 85 90 114 100 110 60 15 22 13
90 90 95 119 105 115 60 15 22 13
95 95 100 124 110 120 60 15 22 13
100 100 105 129 115 125 60 15 22 13
