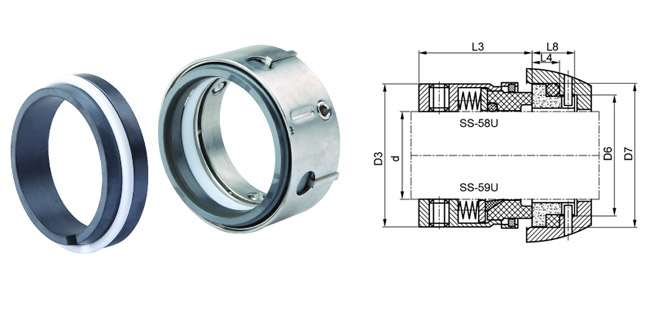

HC58U/59U

技术参数：
密封腔温度：-20℃+250℃
线速度：≤15m/s
密封腔压力：≤12bar
轴径尺寸：14-100mm

材料组合：
密封面：石墨，反应碳化硅，无压碳化硅，碳化钨
辅助密封：丁腈橡胶，氟橡胶，乙丙橡胶，全氟橡胶，聚四氟乙烯
弹簧及金属件：304，316，哈氏合金



Size d D3 D6 D7 L3 L4 L8
14 14 24 21 25 23 12 18.5
16 16 26 23 27 23 12 18.5
18 18 32 27 33 24 13.5 20.5
20 20 34 29 35 24 13.5 20.5
22 22 36 31 37 24 13.5 20.5
24 24 38 33 39 26.7 13.3 20.3
25 25 39 34 40 27 13 20
28 28 42 37 43 30 12.5 19.5
30 30 44 39 45 30.5 12 19
32 32 46 42 48 30.5 12 19
33 33 47 42 48 30.5 12 19
35 35 49 44 50 30.5 12 19
38 38 54 49 56 32 13 20
40 40 56 51 58 32 13 20
43 43 59 54 61 32 13 20
45 45 61 56 63 32 13 20
48 48 64 59 66 32 13 20
50 50 66 62 70 34 13.5 20.5
53 53 69 65 73 34 13.5 20.5
55 55 71 67 75 34 13.5 20.5
58 58 78 70 78 39 13.5 20.5
60 60 80 72 80 39 13.5 20.5
63 63 83 75 83 39 13.5 20.5
65 65 85 77 85 39 13.5 20.5
68 68 88 81 90 39 13.5 20.5
70 70 90 83 92 45 14.5 21.5
75 75 95 88 97 45 14.5 21.5
80 80 104 95 105 45 15 22
85 85 109 100 110 45 15 22
90 90 114 105 115 50 15 22
95 95 119 110 120 50 15 22
100 100 124 115 125 50 15 22
